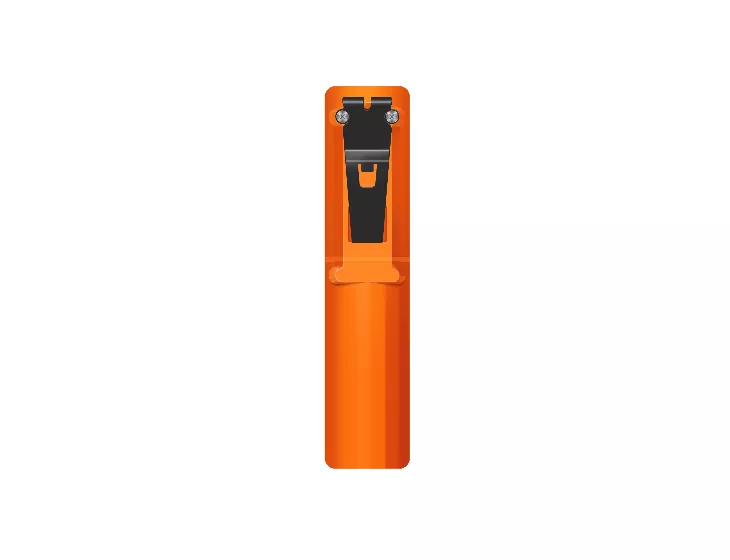

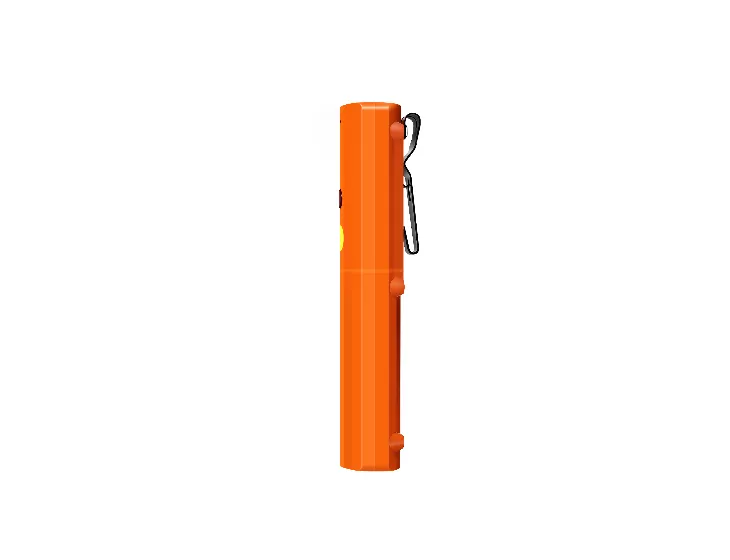

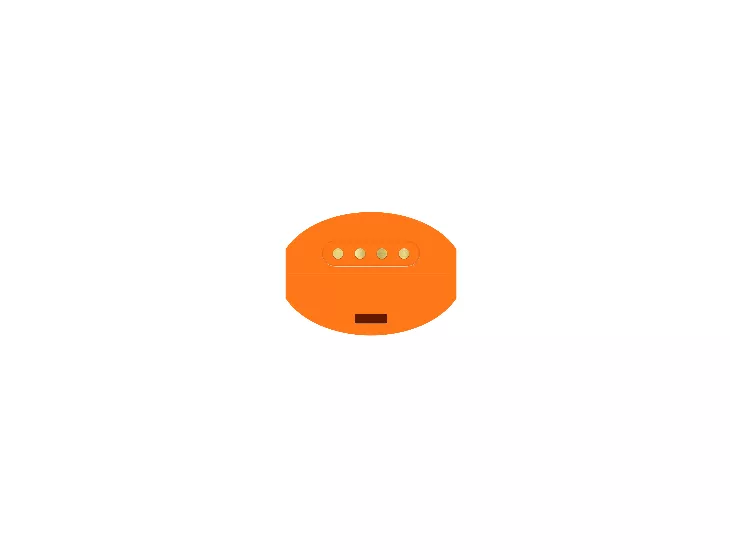

北斗示位器落水报警器QM15B
产品特点
支持2W北斗三号区域短报文单向通信
支持北斗、GPS双系统组合定位
支持一键开关机
支持SOS报警和落水自动报警功能
满足48小时报警模式
内置一次性电池供电
防护等级：IP67
典型应用场景
户外运动 应急救援
主要技术参数
产品功能
|
工作模式 |
进入机制 |
状态说明 |
|
关机模式 |
5秒内连续按3次电源键，报警灯和状态指示灯共同亮起1秒后熄灭，报警器关闭 |
状态指示灯和报警灯均不工作。 |
|
按键报警模式 |
长按按键，状态指示灯进入红色后释放按键进入按键报警模式 |
整机工作定时1分钟唤醒上报位置信息； 绿色闪：RN定位中； 绿色亮起1秒：完成RN定位； 绿/红色同时闪：定位失败； 蓝色亮起1秒：RD发送成功； 蓝/红色同时闪：发送失败； 报警灯定时闪烁。 |
|
测试模式 |
长按按键，状态指示灯进入蓝色后释放按键进入测试模式 |
整机进入测试模式后启动测试，依次如下： 报警灯闪烁3秒，每秒闪烁0.5秒； 状态指示灯10秒显示电池电量[1]； 绿色闪：RN定位中； 绿色亮起1秒：完成RN定位； 绿/红色同时闪：定位失败； 蓝色亮起1秒：RD发送成功； 蓝/红色同时闪：发送失败； |
|
落水报警模式 |
落水检测3秒内自动触发 |
整机工作定时1分钟唤醒上报报警信息； 模式参考按键报警模式。
|
注意：关机状态下长按按键，状态指示灯无反应或显示绿色时报警器会保持关机。
标注[1]：电量与指示灯：
1、高电量（>75%），状态指示灯绿色常亮。
2、中电量（50%~70%），状态指示灯蓝色常亮。
3、低电量（<50%），状态指示灯红色常亮。
产品性能
|
RDSS发射部分 |
参数 |
|
射频输出频率 |
Lf1：1614.26±4.08MHz |
|
发射EIRP |
EIRP：≥3dBW（仰角≥70度，方位角0~360度） |
|
最大报文长度 |
49汉字 |
|
RDSS通信成功率 |
≥95% |
|
RNSS部分 |
参数 |
|
接收频率 |
BDS B1I和GPS L1 |
|
通道数目 |
≥32通道 |
|
冷启动时间 |
≤40s |
|
热启动时间（需备用电源） |
≤5s |
|
捕获灵敏度 |
-133dBm |
|
定位精度 |
<10m 水平 |
|
电池部分 |
参数 |
|
电池容量 |
1500mAh/6.0V |
|
电池年限 |
3年 |
|
支持充电 |
否 |
报警器具备一个电源按键，用于开关机及模式切换。
软件接口说明
物理特性
|
序号 |
协议版本 |
|
1 |
北斗三号区域短报文应用扩展协议 |
|
物理特性 |
参数 |
|
尺寸 |
135mm*30mm*23mm（不带背夹） |
|
重量 |
100 g±5% |
|
安装方式 |
背夹/挂绳安装 |
|
工作温度 |
-20~55°C |
|
存储温度 |
-20~60°C |
|
防水等级 |
IP67 |
产品包装
本产品包含以下部件：
|
|
规格 |
数量 |
作用 |
|
落水报警器 |
主机 |
1 |
实现北斗RNSS定位、北斗短报文通信 |
|
挂绳 |
尼龙 |
1 |
用于固定落水报警器 |
|
背夹 |
不锈钢 |
1 |
用于固定落水报警器 |
|
使用说明书 |
小册子 |
1 |
指导产品使用的说明书 |
|
合格证 |
三角形标签 |
1 |
合格检验标识 |

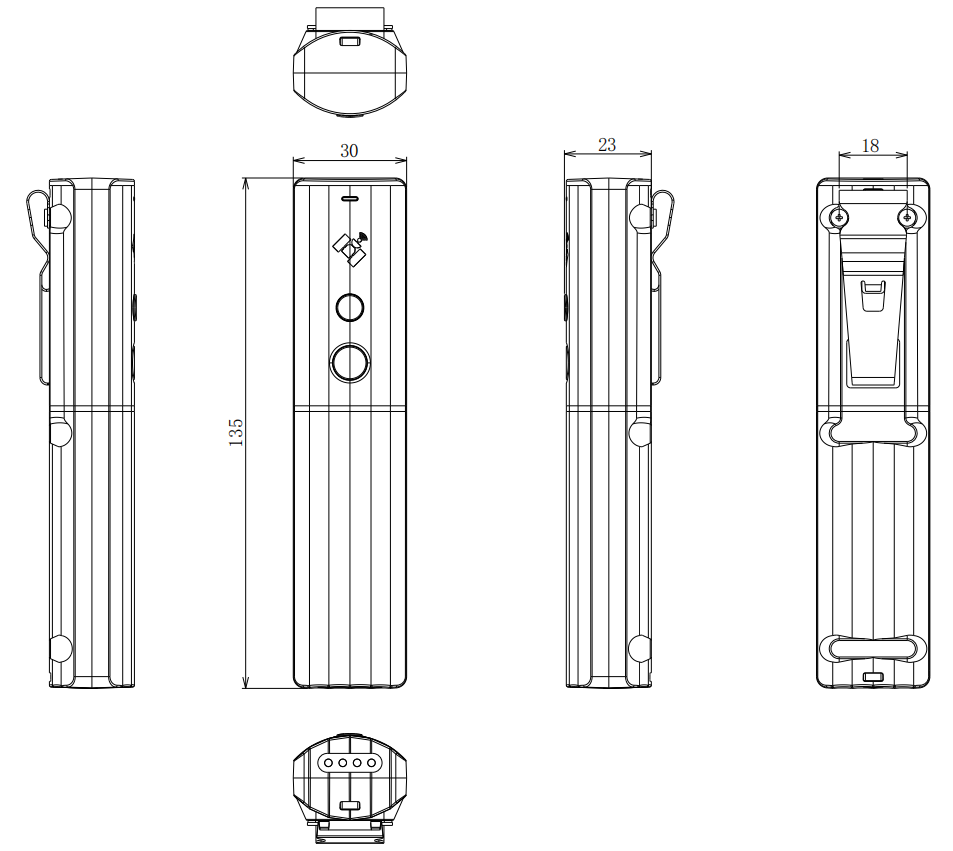

落水报警器结构尺寸图
为适应野外、海上等恶劣环境，报警器的设计充分考虑了防水、防腐蚀等要求。目前已经在水域救援，户外活动等行业上得到广泛应用。
