无人机北斗短报文终端QM260
无人机北斗短报文数传终端
QM260无人机北斗RD终端，支持北斗二号三号短报文通讯功能,可用于航空器定位、车辆管理，实现在通信盲区定位、应急通信。支持选配 BDS/GPS 双系统联合定位、或单北斗卫星定位。设备采用一体式结构，体积小巧，安装便捷，主机和天线分体设计，同时采用机械方式固定多种安装方式。

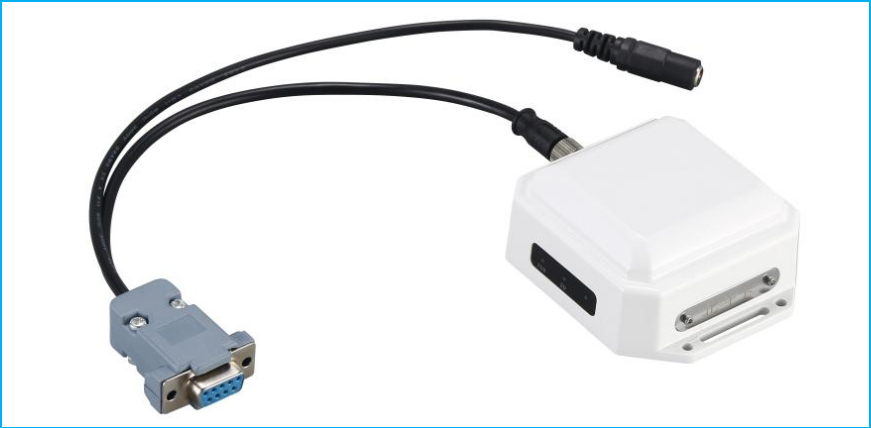

终端外观
主要特点
◆支持外接北斗三号区域短报文通信，至多可支持1000个汉字；
◇支持选配 BDS/GPS 双系统联合定位、北斗三号卫星 B1C 信号；
◆支持位置上报和信息服务，位置上报1秒一次；
◇RD天线与RN天线共用；
◆主机采用支架安装；
◇可通过有线、无线方式连接；
◆供电电压: 航插9V-36V供电，防浪潮，防瞬间高压。
技术参数
|
序号 |
分类 |
名称 |
描述 |
|
|
功能方案 |
主芯片处理器 |
HC32F460 |
|
|
内存 |
512K |
|
|
|
系统 |
UCOS |
|
|
|
SIM卡 |
PUSH大卡 |
|
|
|
电源接口 |
航空头 |
|
|
|
按键 |
无 |
|
|
|
指示灯 |
电源/RD/RN |
|
|
|
RNSS指标与性能 |
GNSS 频段 |
BDS B1I，B1C；GPS L1C/A |
|
|
GNSS天线 |
共用RD陶瓷 |
|
|
|
热启动 |
1 秒(open sky) |
|
|
|
温启动 |
5 秒(open sky) |
|
|
|
冷启动 |
31秒(open sky) |
|
|
|
定位灵敏度 |
优于-147dBm |
|
|
|
定位精度（单点） |
2.5M |
|
|
|
测速精度 |
< 0.1m/s(RMS) |
|
|
|
RTD： |
0.5m+1ppm |
|
|
|
区域 RDSS指标与性能 |
RDSS接收频率 |
S:2491.75+/-8.16MHZ |
|
|
RDSS灵敏度 |
-130dBm（8kbps） |
|
|
|
-127.5dBm（16kbps） |
||
|
|
-123.8dBm（24kbps） |
||
|
|
发射信号类型 |
Lf0、Lf1、Lf2、Lf3 |
|
|
|
发射调制相位误差 |
≤3° |
|
|
|
发射载波抑制 |
≥30dBc |
|
|
|
发射功耗 |
≤20W |
|
|
|
通道数 |
14 个 BD3 RDSS 通道。 |
|
|
|
信息处理 |
支持北三单次区域短报文长度:1000 汉字 |
|
|
|
整机性能与参数 |
外接供电电压 |
9V-36V |
|
|
供电电流 |
3A |
|
|
|
开机方式 |
上电开机 |
|
|
|
状态指示灯 |
红色/蓝色/绿色 |
|
|
|
工作温度 |
-20℃-60℃ |
|
|
|
存储温度 |
-30℃～80℃ |
|
|
|
工作湿度 |
20%～80%RH，不凝结 |
|
|
|
防水等级 |
IP67 |
|
|
|
整机材质 |
PC注塑 |
|
|
|
整机尺寸 |
80*65*23mm |
|
|
|
整机重量 |
230g |
