北斗短报文模组QM-MZ13
📡 MiniPCIe封装 · 5W功放 · 超低功耗
北斗短报文模组
QM-MZ13
高度集成的北斗三号短报文通信模组，标准MiniPCIe封装，尺寸仅30×50×8mm。
内置5W功放、LNA及多路射频切换电路，支持一线通天线、无源天线及外接模块直连。 接收功耗仅100mA，发射峰值1.5A，-40℃~+85℃宽温工作。适用于野外作业、应急通信、无人区监控、穿戴式设备。
30×50
mm MiniPCIe
100mA
接收功耗
5W
内置功放
-40℃
宽温工作
北斗三号短报文模组核心特性 · 高集成度
MiniPCIe封装
标准MiniPCIe接口，尺寸仅30×50×8mm，便于集成。
小巧易用5W内置功放
内置5W功放、LNA及多路射频切换，简化终端设计。
高集成超低功耗
接收模式电流仅100mA，发射峰值1.5A（＜300ms）。
低功耗一线通天线
支持一线通有源天线、无源天线及外接RN模块直连。
灵活天线宽温工作
工作温度-40℃ ~ +85℃，适应各类严苛环境。
工业级串口通信
LVTTL电平接口，默认115200bps，兼容主流嵌入式平台。
标准接口远程固件升级
支持远程固件升级，方便后期功能扩展与维护。
可升级北斗三号RDSS
支持北斗三号RDSS协议，稳定可靠的短报文通信。
自主可控技术规格 · 详细参数
| 📦 封装尺寸 | MiniPCIe，30×50×8mm |
| 🛰️ 通信协议 | 北斗三号RDSS协议 |
| ⚡ 内置电路 | 5W功放、LNA、多路射频切换电路 |

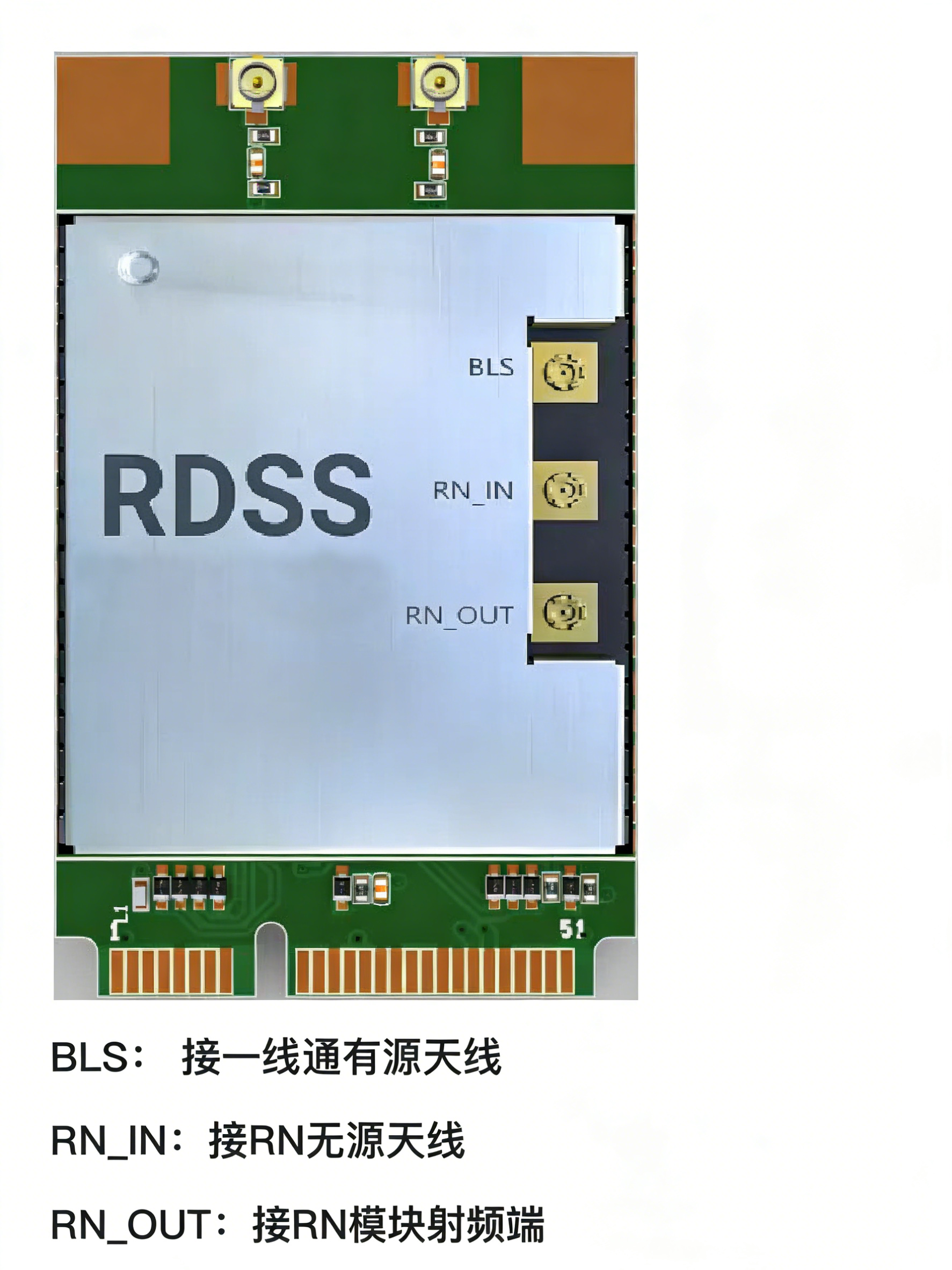

| 📡 射频接口 | 支持3个射频接口：一线通有源天线/无源天线/外接RN模块 |
| 🔋 功耗 | 接收：100mA / 发射峰值：1.5A（＜300ms） |
| 🌡️ 工作温度 | -40℃ ~ +85℃ |
| 🔌 通信接口 | 串口（LVTTL电平），默认115200bps |
| 🔄 升级方式 | 支持远程固件升级 |
应用场景 · 广泛集成
野外作业
无公网区域通信
应急通信
灾害现场短报文
无人区监控
远程数据传输
穿戴式设备
个人应急定位
QMMZ13 是一款高度集成、超低功耗的北斗三号短报文通信模组，采用标准 MiniPCIe 封装，尺寸仅 30×50×8mm。模块内置 5W 功放、LNA 及多路射频切换电路，支持一线通天线、无源天线及外接模块直连，极大简化终端设计。适用于野外作业、应急通信、无人区监控、户外运动、行业管理及穿戴式设备等场景，提供稳定、可靠的北斗短报文通信能力。
